一、产品概述
PRODUCT SERVICE
电缆集成分线器
图文详情
电缆集成分线器是我司针对隧道照明连接特点专门研发的一款新型专利产品，主要应用于隧道末端产品照明灯具的电源连接，属于末端产品的连接附件。
本产品具有阻燃、防潮防水、耐腐蚀、耐老化、耐盐雾、抗风压等特点，外壳通过不锈钢螺栓进行固定，防止振动掉落，完全满足列车高速运行及隧道潮湿环境的使用。
二、产品组成
电缆集成分线器由绝缘阻燃防护外壳、铜接线端子、绝缘耐火陶瓷分支体、绝缘防水密封带、绝缘防水密封胶条和不锈钢螺栓等组成。
说明：因不同项目存在不同的需求差异，外壳材质、铜接线端子数量、分支体材质、不锈钢螺栓等可根据项目情况进行不同的配置，用户具体需求应与制造厂协商。
三、主要技术参数
| 额定电压 | 0.6/1kV |
| 阻燃性能 | V0等级 |
| 耐腐蚀性能 | 耐氢氧化钠溶液、耐硫酸溶液 |
| 耐老化性能 | 老化240h，未发生明显变形、开裂等不良现象 |
| 耐盐雾性能 | 中性盐雾试验240h，未发生明显变形、开裂等不良现象 |
| 电气强度 | >10kV/mm |
| 耐电压性能 | 湿度90%，施加电压3.5kV，持续时间5min，不击穿 |
| 绝缘性能 | 湿度90%，电压1kV，绝缘电阻值大于5000MΩ |
| 热循环 | 在分支电缆中施加标称额定电流，加热45min，自然冷却45min，为一个循环，共125个循环。第25个循环时，集成分支连接器分接端子表面温升不大于75℃，第26~125次热循环集成分支连接器分接端子表面温升不比第25个循环后的实际温升高8℃ |
| 防护等级 | ≥IP65 |
| 抗风压 | 可承受列车以400～450Km/h通过时产生的风压 |
四、使用环境条件
1、海拔不超过4000m。
2、风速不超过60m/s。
3、相对湿度：日平均值不大于95%，月平均值不大于90%。
4、安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动场所。
超出上述环境条件时，用户应与制造厂协商。
五、质量保证及客户服务
在安装电缆集成分线器前须详细阅读本说明书。
对于违反操作程序而导致的设备损坏我公司不承担责任。
如运行过程中出现问题请立即通知我们。
下列情况我公司不承担质保：
◆ 不正确的操作
◆ 错误安装、未严格按照安装说明安装、错误使用
◆ 不正确的试验
◆ 不正确或非专业的电缆头安装、电缆连接
◆ 不可抗力造成的设备损坏
质保期：
产品出厂之日起30个月或投入运行之日起24个月，以先到时间为准。
客户服务：
我司协助制定系统或产品方案。
您有任何疑问请联系我司相关部门，服务热线：400-889-6165。

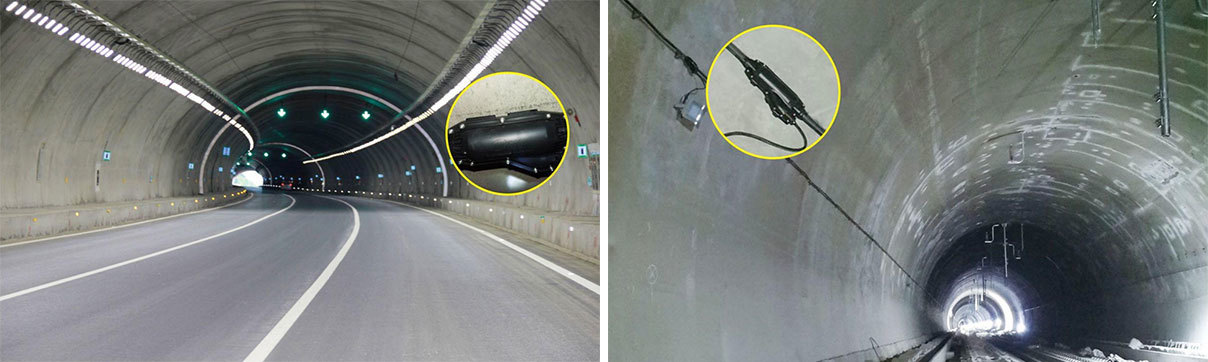

六、工程案例
