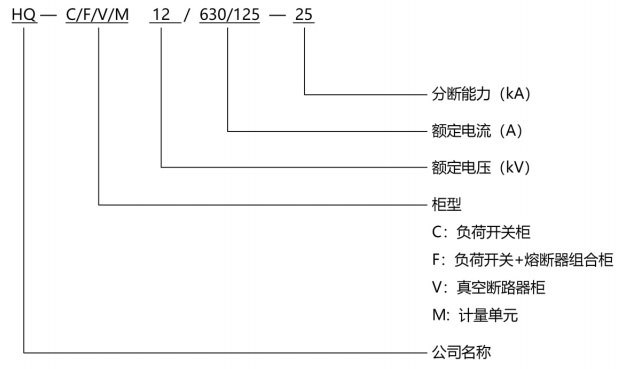

产品型号含义
PRODUCT SERVICE
10kV SF6全绝缘全封闭紧凑型环网开关柜
HQC-12型SF6全绝缘全封闭紧凑型环网开关柜采用模块化设计
关键词：
弹簧
环网柜
绝缘
所属分类：
智能高压系列
咨询热线：
10kV SF6全绝缘全封闭紧凑型环网开关柜
图文详情
HQC-12型SF6全绝缘全封闭紧凑型环网开关柜采用模块化设计，固定式与灵活扩展的完美统一，以适合终端用户或网络节点的要求，同时满足各种配电开闭所、环网柜、电缆分支箱的需要。
本产品采用SF6负荷开关，操作机构为弹簧储能式，具有快合快分装置，分闸机构在合闸动作中自动拉伸弹簧进行储能，通过分闸线圈或HRC熔丝控制脱扣。气箱为不锈钢材质，采用激光焊接，完全密闭，不存在任何漏气点，无需密封圈。
本产品具有结构紧凑、安全可靠、占地面积小、使用寿命长、免维护等特点。
主要技术参数
额定电压 | 12kV | |
额定频率 | 50Hz | |
相 数 | 三相 | |
额定电流 | 630A | |
绝缘水平 | 1min工频耐受电压(有效值) | 工频耐压：42kV(相间及对地), 48kV(隔离断口) |
雷电冲击耐受电压(峰值) | ||
额定短时耐受电流 | 25kA s | |
额定峰值耐受电流 | 63kA | |
操作机构 | 额定电压：AC220/110V或者DC220/110V, 优先选用AC220V | |
额定有功负载开断电流/次数 | 630A/200次 | |
电气寿命 | E3级 | |
机械寿命 | 主开关：≥5000次 | |
组合电器的转移电流 | ≥1400A | |
年泄漏率 | ≤0.1% | |
内燃弧 | 25kA/0.5s | |
气箱/外壳防护等级 | ≥IP67/IP41 | |
使用环境条件
● 正常环境条件
HQC-12环网柜一般在正常的条件下运行/服务，符合DL/T593-1996。具体的限度如下：
环境温度 | 温度 | 最大平均相对湿度 |
最高温度 | +60℃ | 24小时测量≤95% |
最低温度 | -40℃ | 1个月测量≤95% |
在不降低气体压力安装的情况下： | ||
最大的海拔高度 | 4000m |
|
● 特殊环境条件
对于有别于正常环境条件下的特殊恶劣的运行环境，用户必须提前向制造商进行咨询。
例如：当电气设备安装在海拔高度为4000m以上时，大气压将降低，因而也必须消除柜中的过压。
