GCS 抽出式开关柜

装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。

关键词：

低压

电力

开关柜

所属分类：

智能低压系列

咨询热线：

029-33227087

在线留言

其他产品

GCS 抽出式开关柜

图文详情

GCS型低压抽出式开关柜(以下称装置)是原电力部、机械部联合设计，具有符合国情、技术性能指标较高等特点，能够适应电力市场发展需要并可与引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在上海通过了两部联合主持的鉴定。受到生产制造单位和电力使用部门的好评。

电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。目前，GCS型低压抽出式开关柜已被电力用户广泛选用。

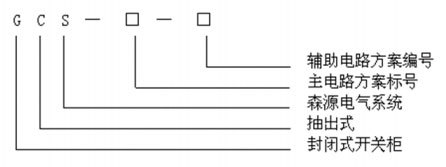

型号及含义

使用范围和用途

在大单机容量的发电厂，大规定石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分析、接通能力高、动热稳定性好、电气灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以做为低压抽出式开关柜的换代产品使用。

装置符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等标准。

GCS型低压抽出式开关柜是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竟争的低压抽出式开关柜。该产品目前已被广泛应用于电力系统中。该产品均由标准化的系列模块组成，抽屉具有可靠的机械联锁装置，确保用户在使用时更安全，更可靠。

产品特点

结构新颖的GCS低压成套开关设备与传统的产品相比，具有更多的优越性：

● 提高转接件的热容量，较在幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

● 功能单元之间、隔室之间的分隔清晰、可靠、不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。

● 母线平置式排列使装置的动、稳定性好，能承受80/176KA短路电流的冲击

● 设计紧凑：MCC柜单柜的回路数最多到22回，充分考虑大单机容量发电，石化系统等行业自动化设备的需要。

● 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出线。

● 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在允许的范围。

● 设计紧凑：以较小的空间能容纳较多的功能单元。

● 安全性高：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。

● 装配方便：不需要特殊复杂工具。

符合标准

本产品是经过国家指定检测机构进行型式试验的组合式开关设备，它符合IEC493-1:1992和GB7251.1-1997标准。

电气参数

主电路额定电压（V）	交流 380(400)、660
辅助电路额定电压（V）	交流 220、380(400) 直流 110、220
额定频率（Hz）	50(60)
额定绝缘电压（V）	660（1000）
额定电流（A）	水平母线	≤6300
	垂直母线(MCC)	1000
母线额定短时耐受电流（KA/1s）	50、80
母线额定峰值耐受电流（KA/0.1s）	105、176
工频试验电压（V/1min）	主电路	2500
	辅助电路	2360
母线	三相四线制	A、B、C、NPE
	三相五线制	A、B、C、N、PE
防护等级	IP40
